產品概述

產品詳情

HB-SW系列單、三相全自動補償式電力穩壓器是我公司引進德國交流穩壓電源最新技術，采用先進的數字信號處理器DSP控制的最新一代穩壓電源產品，其穩壓精度高，響應速度快，穩壓器輸出電壓參數可設定，LCD大屏幕直觀顯示當前電壓和電流，實時監控電源運行狀態并具備故障記錄保存功能；適用于醫療影像設備（螺旋掃描CT，數字X光機DR，超導磁共振等）、進口印刷設備（海德堡、曼羅蘭、小森多色膠印機等）、數字廣播電視發射機、數控加工中心（德瑪吉DMG、馬扎克Mazak、哈斯等）、激光切割機（通快、百超、大族、宏山、邦德等使用IPG、相干（美國）、rofin（德國）、銳科、創鑫激光發生器）；當外界的供電網絡電壓波動或負載變化，而造成電壓波動時，能自動保持輸出電壓穩定，且輸出電壓可根據用戶需要靈活設置。
一、HB-SW三相全自動補償式穩壓器的應用
1、醫療影像設備：螺旋CT，數字X光機DR，超導核磁共振MRI；質子加速器、直線加速器腫瘤治療設備，對供電電壓精度要求高，需安裝三相穩壓器，保護醫療設備穩壓運行，當前已穩定運行在西門子、飛利浦、GE、東芝、日立、聯影、康達、安科、安健等相關醫療設備。
2、鈑金機械加工：激光切割機、激光焊接設備的激光發生器一般為進口IPG，rofin，輸入電壓要求400V，對電壓范圍、 電壓不平衡度有嚴格要求，安裝三相穩壓器不僅能對激光發生器提供有效保護，更能提高激光切割的效果和速度。
3、高速數控加工中心：CNC的轉速目前都在1萬轉以上，電壓的穩定尤為重要；主要品牌DMG、HASS、mazak等系列加工中心對其輸入電壓有著嚴格要求，安裝三相穩壓器能保證機床輸入電壓穩定可靠，保護加工中心穩定運行，提高其加工精度。
4、工業低壓饋線末端：由于外界高壓側電壓高低波動及工廠內部電壓不穩，導致負荷末端電壓過低（導致電機發熱，設備欠壓報警） 、電壓過高（設備過壓報警，控制元件過壓損壞），安裝三相穩壓器后，饋線端設備可長期運行，保護電機等負載設備。
5、農網末端線路損耗壓降解決：農網供電半徑大，空載電壓高，負載后電壓跌落大，設備無法啟動，安裝三相穩壓器可保證設備穩定啟動，長期運行。
6、空壓機、中央空調輸入側電壓不穩：現代的變頻螺桿空壓機&制冷壓縮機，為了保護電機壽命，配備有靈敏的保護系統；電壓輸入不穩定會導致系統電壓報警，設備停機，加裝穩壓器亦可以穩定其輸入電壓，保障設備運行。
7、數字廣播電視發射機：隨著廣電總局?jǐn)?shù)字無線覆蓋的推動，對數字廣播電視發射機及發射臺的升級，其供電系統亦落后于當前先進設備，安裝穩壓器+UPS既能保護發射機的運行，也能確保播出不間斷。
8、紡織設備類：橫機、精編機（LIBA）、其他紡織設備（恒天）、印染等設備供電安裝三相穩壓器。
9、其他需要特定穩定輸出電壓的場合：如工礦企業、通訊、石化、汽車制造、新能源等設備的供電場合。
二、HB-SW三相全自動補償式的控制工作原理
DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有效值和FFT轉換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷系統從而改變補償變壓器補償電壓的大小，達到輸出電壓穩定的目的。

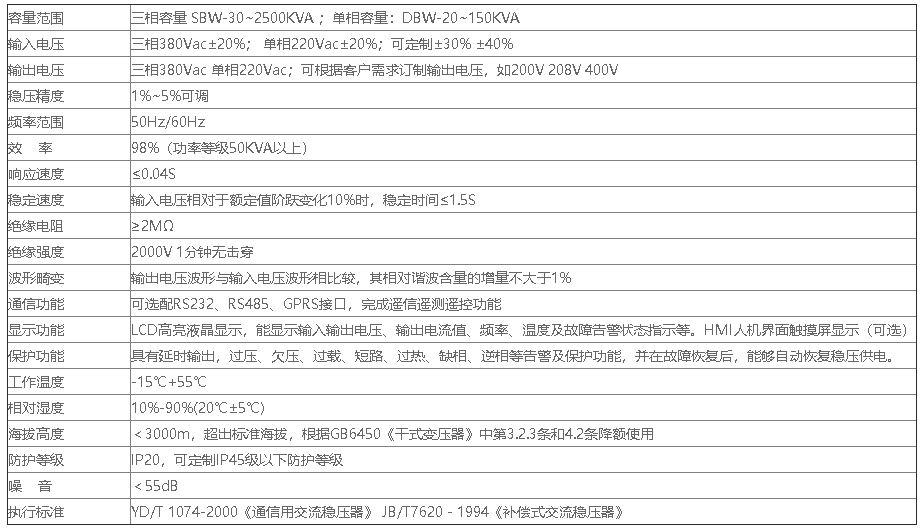

三、產品型號參數

四、產品優勢
1、穩定的數字控制系統：
1.1 HB-SW系列三相全自動補償式穩壓器全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。
1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，三相全自動補償式穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
HB-SW系列三相全自動補償式穩壓器得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、穩壓器故障狀態（過壓、欠壓、過流、相序）、穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示。
2.2、參數可設定：HB-SW系列三相全自動補償式穩壓器可以根據現場不同設備要求，設定適配電壓，其設置值（380~410V）可設定，穩壓器通過設定參數可滿足絕大部分負載的需要（360~440V輸出可調節）；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于HB-SW系列穩壓器的數字控制系統龐大的存儲容量，當穩壓器發生任何故障時，該狀態將直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
HB-SW系列三相全自動補償式穩壓器，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足HB-SW系列穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：
HB-SW系列三相全自動補償式穩壓器使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護，HB-SW系列穩壓器連接完進出線電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
5、與其他穩壓相比：
HB-SW系列三相全自動補償式穩壓器與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機具有運行可靠、體積小，重量輕，使用安裝方便等優點。（分?jǐn)?shù)顯、儀表指示兩類）
穩壓精度高：采用RMS真有效值取樣控制板，穩壓精度1~5%可調。
響應速度快：小于等于0.04S。
負載類型廣：適應感性、容性、阻性全部負載。
保護功能全：具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。
穩壓范圍寬：標配±20%，可定制±30%~±50%范圍。
整機效率高：穩壓器效率≥98%。
控制技術穩：先進的PID模糊控制技術，系統穩定好。
輸出波形佳：輸出電壓波形無畸變，無諧波。
選用材質優：0.35mm高導磁低損耗涂層矽鋼片，C1017各向異性碳刷。
自控程度高：系統全自動穩壓、啟動延時、故障解除自動恢復功能。
負載容量大：穩壓器容量從1KVA~2500KVA可選。
通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議。
凈化能力強：在穩壓器輸入端配置高通流量浪涌抑制器，解決雷電感應和干擾脈沖尖峰對設備的沖擊。
